特性

• 簡化電源需求
  • +3.0V至+5.5V供電范圍
  • -25V至+25V信號范圍
• 高性能
  • 1Ω (最大值)或2Ω (最大值)低導通電阻
  • 低至2.4mΩ (典型值)和5.1mΩ (典型值)的R_ON平坦度
  • MAX14759可通過500mA (最大值)電流
  • 熱關斷保護
  • -40°C至+85°C 工作溫度范圍
  • 寬帶：100MHz (典型值)
  • 高達2kV的ESD保護
• 節省電路板空間
  • 小尺寸8引腳和10引腳TDFN封裝

產品詳情和應用

MAX14759/MAX14761/MAX14763模擬開關允許通過超出其電源電壓擺幅的雙極性信號，器件采用+3.0V至+5.5V電源供電，支持-25V至+25V的信號范圍。

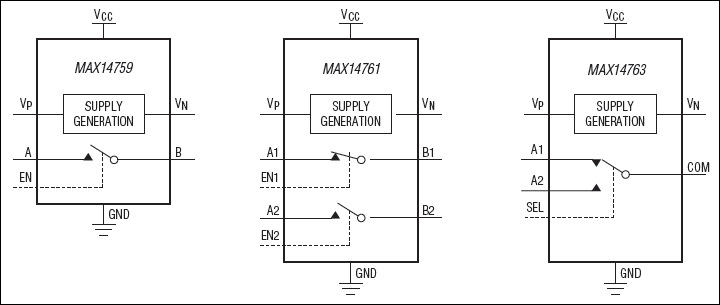

MAX14759為單路單刀單擲(SPST)模擬開關，MAX14761為雙路SPST模擬開關，MAX14763則為單路單刀雙擲(SPDT)模擬開關。

MAX14759具有1Ω (最大值)導通電阻和±200nA (最大值)導通漏電流。MAX14761/MAX14763具有2Ω (最大值)導通電阻和±100nA (最大值)導通漏電流。較低的導通電阻和較寬頻帶非常適合數字和模擬信號切換電路。

MAX14759/MAX14763提供8引腳(3mm x 3mm) TDFN封裝，MAX14761提供10引腳(3mm x 3mm) TDFN封裝。這些器件能夠工作在-40°C至+85°C擴展級溫度范圍。

應用

• ATE系統
• 音頻信號路由和切換
• CAN總線終端開關
• 工業測量系統
• 儀表系統
• 醫療系統
• 光中繼替代方案
• RS-485端接開關
