XBLW-INA180/INA181電流檢測放大器的優質選擇
2025-05-16 233次

在當前復雜的國際貿易環境下,關稅的增加使得電子元器件的采購成本不斷攀升,電子制造企業面臨著巨大的成本壓力。為了有效應對這一挑戰,實現國產化替代已成為眾多企業降低生產成本、保障供應鏈穩定的關鍵戰略。對此芯伯樂推出的INA180/INA181電流檢測放大器憑借其卓越的性能和高性價比,成為替代國內外INA180/INA181版本的理想選擇,能夠助力企業大幅節省成本,提升市場競爭力。





一、產品概述與核心優勢


XBLW INA180/INA181零漂移雙向電流檢測放大器,廣泛應用于電池監控、電源管理以及過流檢測等領域。其工作原理是通過感應電流檢測電阻在寬共模電壓范圍(- 0.2V 30V)內的壓降,實現精準的電流監測。


(一)卓越的電氣性能

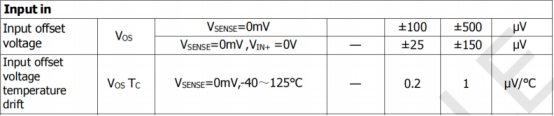

XBLW INA180/INA181在關鍵電氣參數上表現出色:


輸入失調電壓:±100μVTYP。

溫度漂移0.2μV/°CTYP

增益誤差:±0.1%TYP

增益誤差漂移1.5ppmTYP


以上卓越的參數保證了不同溫度環境下檢測結果的采集精度和穩定性。充分保障了信號放大的準確性。







(二)出色的帶寬表現



XBLW INA180/INA181擁有不同增益選項下的多種帶寬選擇,如 INA181A1INA180A1 的帶寬可達350kHz,INA181A2、INA180A2210kHz等。豐富的帶寬選項能夠滿足不同應用場景對于響應速度的需求,為工程師提供了更多的靈活性。







二、INA180INA181各個版本的選型指南


(一)不同增益版本介紹



INA180A1/INA181A1:增益為20V/V,適合對電流檢測精度要求適中,且需要快速響應的場合,如小型電機驅動中的電流監測。其高帶寬(350kHz)能夠及時捕捉電流的快速變化,為電機控制提供實時反饋。



INA180A2/INA181A2:增益為50V/V,在保證一定響應速度(帶寬 210kHz)的同時,提供更高的檢測精度,適用于如電池管理系統中的中等電流檢測,可精準監測電池充放電過程中的電流變化。



INA180A3/INA181A3:增益為100V/V,適用于低電流檢測場景,如傳感器信號放大。在這些場景中,微小的電流變化也需要被精確檢測和放大,以確保傳感器數據的準確性。



INA180A4/INA181A4:增益為200V/V,專為超低電流檢測設計,如在一些高精度的測量設備或?qū)嶒瀮x器中,能夠?qū)O其微弱的電流信號放大到可測量的水平。




(二)選型要點



根據應用場景確定增益:明確具體的電流檢測應用場景,如電機驅動、電池管理、工業自動化等。若被測電流較大且需要快速響應,可選擇低增益版本(如 INA180A1/INA181A1);若被測電流較小,對檢測精度要求較高,則應選擇高增益版本(如 INA180A4/INA181A4)。



考慮帶寬要求:結合系統對電流變化響應速度的要求選擇合適帶寬的版本。在需要監測快速電流脈沖的電路中,應優先選擇帶寬高 INA180A1INA181A1;對于對響應速度要求不高的穩定電流監測場景,可選擇帶寬相對較低的版本,如 INA180A3 INA181A3。



關注精度指標 :對于對檢測精度要求極高的應用,如高精度測量設備或?qū)嶒瀮x器,應重點關注輸入失調電壓、偏移漂移和增益誤差等精度指標??筛鶕?jù)具體需求選擇增益誤差更小、偏移漂移更低的版本。







三、引腳兼容性與設計便利性


(一)引腳定義與兼容



XBLW INA180/INA181在引腳設計上與市場主流兼容。其中INA180采用SOT23-5封裝INA181 采用SOT23-6封裝,引腳功能定義明確且與行業通用設計相符。在實際電路設計中,可以直接替換,無需對PCB布局進行大規模修改,大大節省了設計時間和成本。



(二)封裝優勢



其封裝形式緊湊,便于在各種尺寸的電路板上布局和安裝,特別適合對空間有嚴格要求的小型化電子設備設計。良好的封裝散熱性能也能確保器件在長時間工作下的穩定性,進一步提高系統的可靠性。

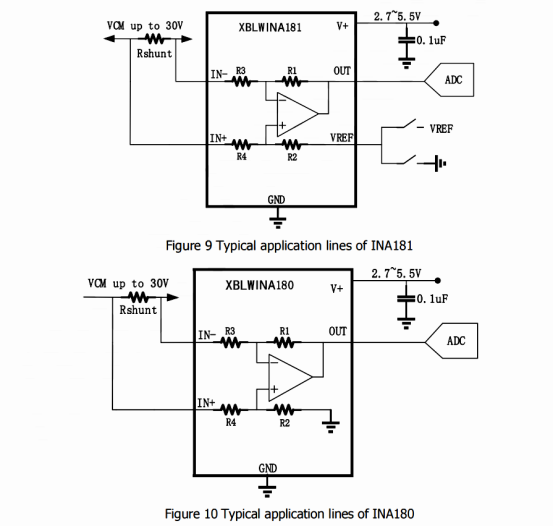

圖為INA180/INA181典型應用電路。使用僅時需將采樣電阻兩端接入IN +IN -即可。需注意的是,INA181另接參考電壓或地。INA180/INA181 內置的運算放大器會把采集到的電流信號進行放大,并精準地轉化成電壓信號后輸出。該輸出的電壓經一個ADC(模數轉換器)采集,即可完成信號的數字化轉換。依據歐姆定律公式 I=U/R×增益倍數),能夠準確計算出電流值。例如,假設Vout2V,增益為20 V/V,分流電阻是0.1Ω,那么電流 I=2V/(20×0.1Ω)=2/2=1A。


、總結


XBLW版本的INA180/INA181憑借卓越的電氣性能、良好的引腳兼容性、高性價比以及在實際應用中的出色表現,完全具備替代國內外版本實力。對于電子設計工程師而言,選擇XBLW INA180/INA181不僅能夠在性能上滿足項目需求,還能在成本控制和設計便利性方面帶來顯著優勢。在未來的電子設計發展中,XBLW INA180/INA181有望成為更多項目中的首選電流檢測放大器解決方案,助力電子設備性能的持續提升和創新。
